DryFix asymmetrisk
En konstruktiv lösning till efterförankring av murade fasader.
DryFix renoveringskramlor används till efterförankring av skalmurar till alla typer av stommaterial – betong, trä, lättbetong, tegel m.m.
- Extremt snabbt och enkelt arbete = effektivt montage
- Låg monteringskostnad = fördelaktig ekonomi
- Mekanisk förankring = stor säkerhet • Ingen förankringsmassa = bättre miljö
- Spiralen fungerar som droppsläpp = undviker fuktproblem
- Rostfritt, syrafast stål EN 1.4401 = beständigt material med lång livslängd
Alla DryFix är tillverkade i syrafast Rostfritt Stål, EN 1.440.
För objekt där det yttre skiktet av fasaden består av ett porösare material än det i stommen så finns även en asymmetrisk version av produkten som dels är av en större diameter men även nedslipad i ena änden. Ett exempel på vägg är lättbetongblock utanför stomme av betong.
Montering
Förborra i förmur och bakmur. Materialet avgör hål dia. mellan 5,0 och 6,5 mm. Förborra ca 20 mm djupare än spiralstångens längd. Fixera monteringsverktyget på borrmaskinen. Stick in spiralstången i verktyget och driv stången in i det förborrade hålet. Använd endast slagfunktionen. Arbeta varsamt då stången kan böjas vid tryck. Driv spiralstången in i förmuren tills den är försänkt ca 8 mm innanför materialets yta. Sörj för god kontakt mellan spiralstång och drivverktyg. Snygga till hålet med murbruk eventuellt blandat med tegelkax från förborrningen för största möjliga färglikhet med existerande sten.
Val av DryFix
Beroende på skalmurens och stommens skick så varierar erfordligt monteringsdjup och borrdiametrar mellan olika objekt, därför rekommenderas provdragning av Dryfix i det aktuella objektet för att fastställa förankringskapacit. Stomme och skalmur provdrages separat, dels för att bestämma lämpligaste borrdiameter och förankringsdjup men även för att säkerhetsställa god förankring i både det inre och yttre skalet.
Längd för Dryfix bestäms genom att addera:
- Fasadstenens djup – 8 mm (försänkning)
- Avstånd mellan insida fasadsten och stomme
- Monteringsdjup stomme
Observera att om erfordlig längd för kramla ej finns att få, avrunda uppåt till närmsta dryfixlängd genom att öka förankringsdjupet i den bakomliggande stommen.
Stommaterial | Monteringsdjup stomme | Borr Ø |
Betong | 30-55 mm* | 6,5 – 7,0 mm |
Lättbetong | 75 – 95 mm | – |
Tegel | 40 – 60 mm | 5,5 – 6,5 mm |
Leca | 50 – 100 mm | 0 – 5,0 mm |
Trä | 45×55 mm | 0 – 5,0 mm |
*Vid mycket hård betong kan det vara nödvändigt att använda sig av en Asymmetrisk Dryfix.

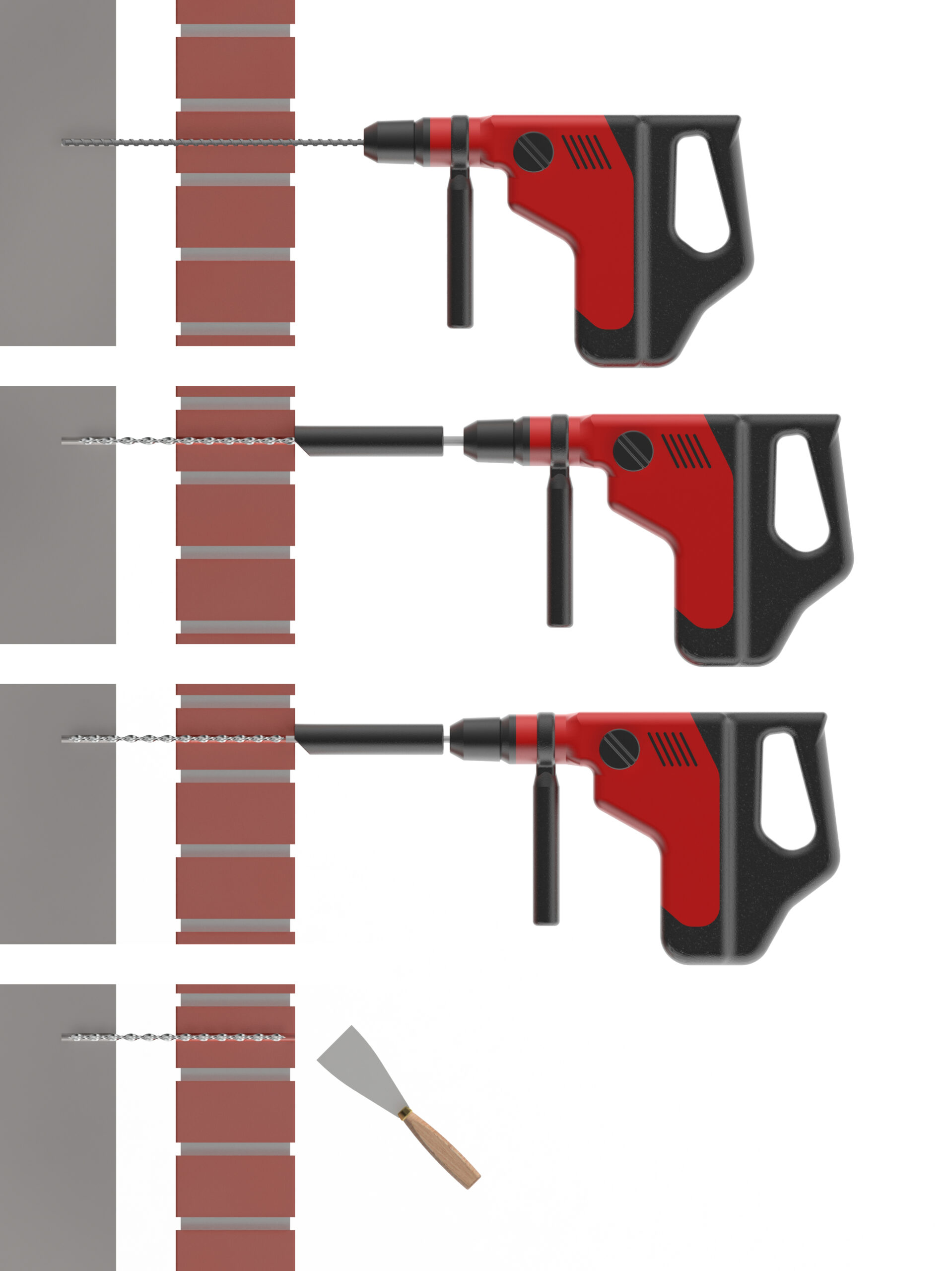

Montering av betongstomme
-
Förborra genom fasadteglet och in i stommen med den utprovade borrdiametern. Borra alltid ca 15-20 mm djupare än monteringsdjupet.
-
Placera kramlan i monteringsverktyget, håll i verktyget med ena handen och driv in kramlan. Borrhammaren skall ej rotera, endast slagfunktion erfordras. Driv med en jämn rörelse och sörj för god kontakt mellan verktyget och kramlan hela vägen in. Kramlan ska rotera under hela montaget.
-
När verktyget går emot fasaden, fortsätt att driva tills kramlan är försänkt.
-
Hålet pluggas med pigmenterat bruk för att matcha fasadens färg så bra som möjligt. Om exakt rätt kulör är svår att uppnå är en aningen mörkare nyans att föredra över en ljusare.
För montering i andra stommaterial se vår handbok Återförankring av skalmurar.
Material
Syrafast Rostfritt Stål, EN 1.4401
Dokumentation
Monteringsanvisningar
Artikelnr | Ø | Längd (mm) | kg/1000 | Antal/förp | CAD (kräver konto) |
---|---|---|---|---|---|
DryFix asymmetrisk - Ø8/6,5 | |||||
8006155 | 8/6,5 | 155 | 13 | 100 | |
8006170 | 8/6,5 | 170 | 15 | 100 | |
8006195 | 8/6,5 | 195 | 17 | 100 | |
8006220 | 8/6,5 | 220 | 19 | 100 | |
8006245 | 8/6,5 | 245 | 21 | 100 | |
8006270 | 8/6,5 | 270 | 23 | 100 | |
8006295 | 8/6,5 | 295 | 26 | 100 | |
8006325 | 8/6,5 | 325 | 28 | 100 | |
DryFix asymmetrisk - Ø10/8,0 | |||||
8008155 | 10/8,0 | 155 | 17 | 100 | |
8008170 | 10/8,0 | 170 | 19 | 100 | |
8008195 | 10/8,0 | 195 | 21 | 100 | |
8008220 | 10/8,0 | 220 | 25 | 100 | |
8008245 | 10/8,0 | 245 | 29 | 100 | |
8008270 | 10/8,0 | 270 | 31 | 100 | |
8008295 | 10/8,0 | 295 | 34 | 100 | |
8008325 | 10/8,0 | 325 | 37 | 100 | |
8008350 | 10/8,0 | 350 | 39 | 100 | |
8008375 | 10/8,0 | 375 | 41 | 100 |
