Murkramla nr.22
Nr. 22, Ingjutningsvinkel IDV
Jomas Ingjutningsvinkel IDV gjuts in i betongvägg och kombineras med någon av Jomas skalmurskramlor för förankring av skalmur.

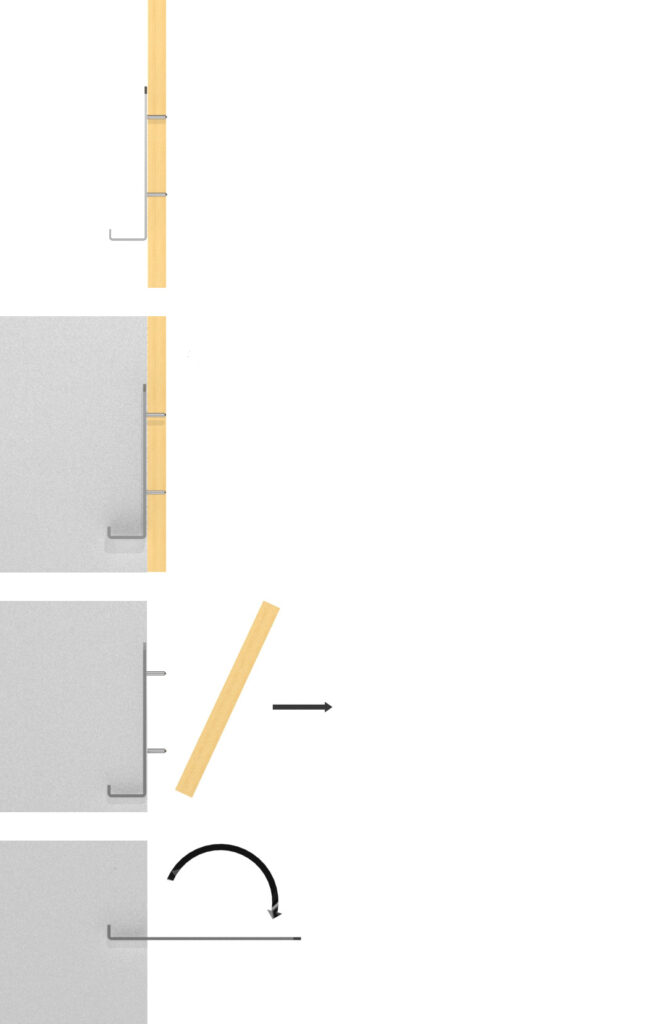

Montering av ingjutningsvinkel IDV
- Fäst kramlan till gjutformen med spik Ø ≤ 3,5 mm.
- Kramlan gjuts in i betongen.
- Avformning.
- Bocka ut vinkeln 90º, klar!
Montering av isolering och skalmurskramlor
Den yttre isoleringen monteras efter det att distansvinklarna monterats istommen. Isoleringen trycks på plats över vinkeln och fästs mot stommen med isoleringsbricka 60. Brickan monteras på distansvinkeln och förs mot isoleringen så att den ligger an utan att isoleringen trycks samman.
Trä in skalmurskramlan i distanspendelns öga och mura in kramlan i skalmuren. Minsta förankrings längd i skalmuren skall vara 40 mm.
Hitta rätt storlek
Längden på distanspendeln bestäms av väggens isolertjocklek. Är isolertjockleken 50 mm gäller IDV5, 70 mm IDV 7 och så vidare. Beteckningarna återfinns i tabellen nedan.
Material
Rostfri syrafast stålplåt, EN 1.4401
Dokumentation
| Artikelnr | Tjocklek (mm) | Längd (mm) | kg/1000 | Antal/förp | Benämning | CAD (kräver konto) |
|---|---|---|---|---|---|---|
| H310005 | 1,5 | 50 | 25 | 100 | IDV5 | |
| H310007 | 1,5 | 70 | 30 | 100 | IDV7 | |
| H310008 | 1,5 | 80 | 32 | 100 | IDV8 | |
| H310009 | 1,5 | 90 | 34 | 100 | IDV9 | |
| H310010 | 1,5 | 100 | 35 | 100 | IDV10 | |
| H310012 | 1,5 | 120 | 40 | 100 | IDV12 | |
| H310014 | 1,5 | 140 | 44 | 100 | IDV14 | |
| H310015 | 1,5 | 150 | 61 | 100 | IDV15 | |
| H310017 | 2,0 | 170 | 86 | 100 | IDV17 | |
| H310020 | 2,0 | 200 | 98 | 100 | IDV20 | |
| H310022 | 2,0 | 220 | 104 | 100 | IDV22 |
