Nr 23, Renoveringskramla

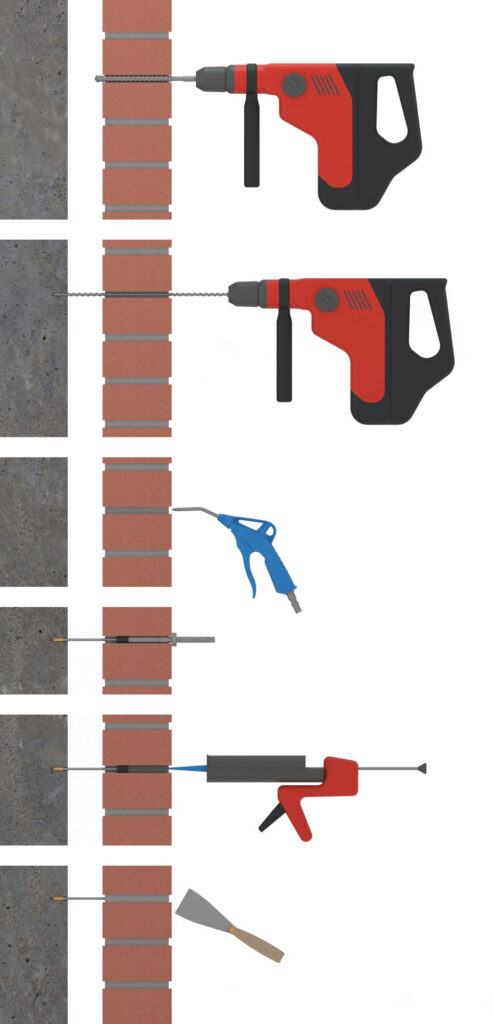

Montage av renoveringskramlor

1. Borra ett hål i skalmurens stöt- eller liggfog med borrdiameter 12 mm. Tillse att tegelsten blottläggs litegrann så att ankarmassan sen kan fästa även mot tegel och inte bara fogbruk.

2. Förborra stommen med borrdiameter 6 mm, förankringsdjup minst 30 mm. Märk borret med en tuschpenna för att se att korrekt borrdjup är uppnått.

3. Rengör hålet i skalmuren enligt anvisningar från leverantör av ankarmassa noggrant!

4. Montera bottningslisten på kramlan.

5. Montera kramlan m.h.a. ”Dorn renoveringskramla M5”. Skruva åt med en blocknyckel tills det börjar att knirra och ”hacka”. Tillse att bottningslisten täcker upp minst 20 mm av hålet i djupled (ökar fria längden).

6. Fyll hålet runt kramlan med ankarmassa. Tillse att det i nästa steg är möjligt att foga över ankarmassan.

7. Foga om/över hålet.

För montering i andra stommaterial se vår skalmurshandbok.

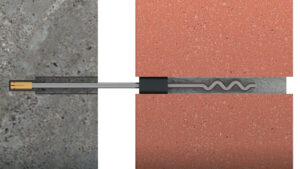

Ökning av fri längd

En av de stora fördelarna med Joma renoveringskramla nr. 23 är möjligheten till att öka den fria längden, i vissa fall är väggytorna för stora i förhållande till avståndet mellan infästningspunkterna vilket göra att man riskerar utmattning av stålet alternativt förankringsbrott.

För att öka den fria längden så borrar man in i stommen med samma borr som man använder till ligg- eller stöfogen (Ø12 mm) och sen borras ett mindre hål med Ø6 mm i botten av det stora hålet, på så vis ökas sträckan mellan infästningspunkterna.

Man kan även öka den fria längden m.h.a. bottningslistens placering, viktigt är då att tänka på att det blir tillräckligt mycket utrymme kvar för ankarmassan och den nya fogen. Tabellerna med kapaciteter tar inte hänsyn till bottningslisten. Man kan i de allra flesta fall lägga till minst 20 mm på grund av bottningslisten.
