Nr. 28, Ingjutningspendel

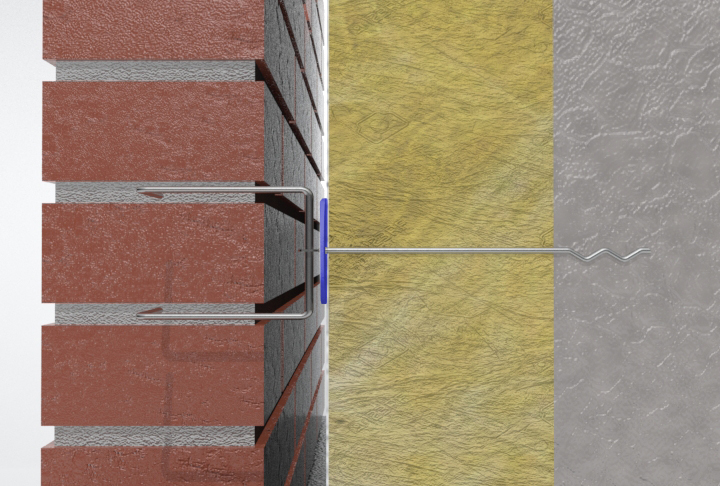

Jomas murkramla nr. 28 är en ingjutningspendel.
Ingjutningspendlar används när en skalmur skall uppföras utanför ett prefabricerat väggelement i betong där pendeln gjuts in vid tillverkningen av elementet.
Kombineras med isoleringsbricka nr. 28 för att hålla isolering på plats.
Montering
Kramlans längd bestäms av isoleringstjockleken samt förankringsdjup 60 mm.
-
Betongelementet gjuts med ytterskivan uppåt
-
Isolering monteras
-
Brickan monteras på pendeln
-
Ingjutningspendeln trycks genom isoleringen och ner i betongen med den sinusformade delen nedåt. Tillse att ett förankringsdjup om 60 mm uppnås. Tänk på att montera pendeln med plattningen horisontellt då det ej går att justera i efterhand.
Material
Rostfri syrafast tråd, 4 mm A4 (EN 1.4401).
Dokumentation
| Artikelnr | Ø | Längd (mm) | kg/1000 | Antal/förp | CAD (kräver konto) |
|---|---|---|---|---|---|
| Murkramla nr. 28, ingjutningspendel Ø4,0 mm - EN 1.4401 | |||||
| 2844200 | 4,0 | 200 | 21 | 100 | |
| 2844220 | 4,0 | 220 | 23 | 100 | |
| 2844240 | 4,0 | 240 | 25 | 100 | |
| 2844260 | 4,0 | 260 | 27 | 100 | |
| 2844280 | 4,0 | 280 | 29 | 100 | |
| 2844300 | 4,0 | 300 | 31 | 100 | |
| Murkramla nr. 28, ingjutningspendel Ø5,0 mm - EN 1.4401 | |||||
| 2845260 | 5,0 | 260 | 42 | 100 | |
| 2845280 | 5,0 | 280 | 45 | 100 | |
| 2845300 | 5,0 | 300 | 48 | 100 | |
| 2845320 | 5,0 | 320 | 51 | 100 | |
| 2845400 | 5,0 | 400 | 63 | 100 |
