Nr. 3, U-Kramla med vinkelben

Jomas U-kramla med vinkelben används som inmurningskramla i skalmuren och kombineras med något av Jomas väggfästen för förankring i bakomliggande vägg.

Erforderlig längd B på kramlan bestäms av luftspaltens bredd och förankringslängden.

Erforderlig höjd C på kramlan bestäms av skifteshöjden: tegelstenens höjd + en fogtjocklek.

Övriga dimensioner tillverkas på begäran. Vid beställning av kramlor med andra mått än de i tabellen, specificera: Tråd Ø x A x B x C.

Kombineras med lämpligt väggfäste exempelvis murkramla nr 12, 13, 20, 21, 22 eller 28.

Montering

U-kramlan sammankopplas med valt väggfäste och muras in i två ovanför liggande liggfogar. Förankringslängden i skalmuren ska vara minst 40 mm.

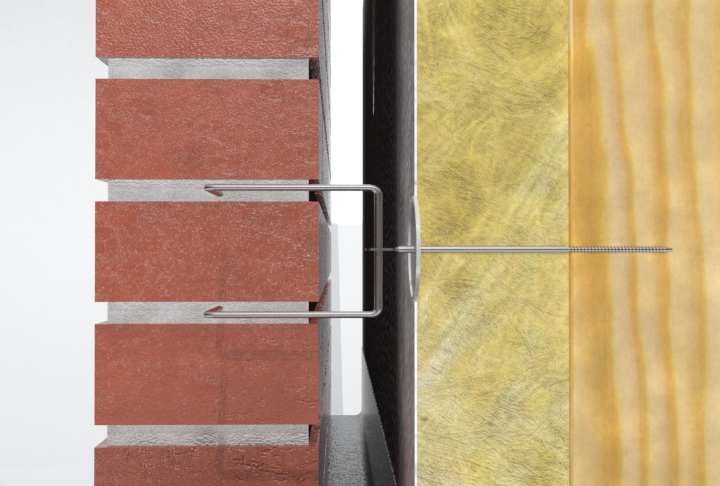

Montage av skalmurskramla nr.3 i murverkets liggfogar. Vertikalsnitt.

Hitta rätt storlek

Erforderlig längd på kramlan bestäms av luftspaltens bredd och förankringslängden. Erforderlig höjd på kramlan bestäms av skifteshöjden: tegelstenens höjd + fogtjocklek.

Material

Syrafast Rostfritt Stål, EN 1.4401 Tillverkas i både trådtjocklek 4 mm och 5 mm

Dokumentation

Produktblad

Prestandadeklaration

Byggvarudeklaration

SundaHus

Byggvarubedömningen

Artikelnr	Ø	A	B	C	kg/1000	Antal/förp	CAD (kräver konto)
Danskt normalformat
0344768	4,0	50	70	68	28	100	DWG 3D
0344868	4,0	50	80	68	30	100	DWG 3D
0344168	4,0	50	100	68	34	100	DWG 3D
Svenskt normalformat
0344075	4,0	50	80	75	31	100	DWG 3D
0345075	5,0	50	80	75	49	100	DWG 3D
0344751	4,0	50	100	75	35	100	DWG 3D
0344127	4,0	50	120	75	39	100	DWG 3D
0345751	5,0	50	100	75	56	100	DWG 3D
0345127	5,0	50	120	75	62	100	DWG 3D
0345157	5,0	50	150	75	71	100	DWG 3D
För modultegel
0344100	4,0	50	65	100	31	100	DWG 3D
0345100	5,0	50	65	100	49	100	DWG 3D
För beklädnadstegel
0344575	4,0	50	55	75	26	100	DWG 3D
0345575	5,0	50	55	75	43	100	DWG 3D
0345657	5,0	50	65	75	45	100	DWG 3D
För övriga dimensioner
0344657	4,0	50	65	75	28	100	DWG 3D
0344090	4,0	50	80	90	32	100	DWG 3D
0344810	4,0	50	80	100	33	100	DWG 3D
0344150	4,0	50	150	75	45	100	DWG 3D
0344052	4,0	50	80	52	29	100	DWG 3D
