Murkramla nr. 13
Nr. 13, Pendel med mässingexpander
Jomas Pendelkramla med M5 eller M6 expander används vid betongstomme och kombineras med någon av Jomas skalmurskramlor för förankring av skalmur.
M6 expander, som har en grövre tråddiameter, används i första hand till väggar med isoleringstjocklekar från 200 mm och uppåt för att få tillräcklig tryckkraftskapacitet på kramlan.
Längden på kramlan bestäms av väggens uppbyggnad och montagedjup.
Montering

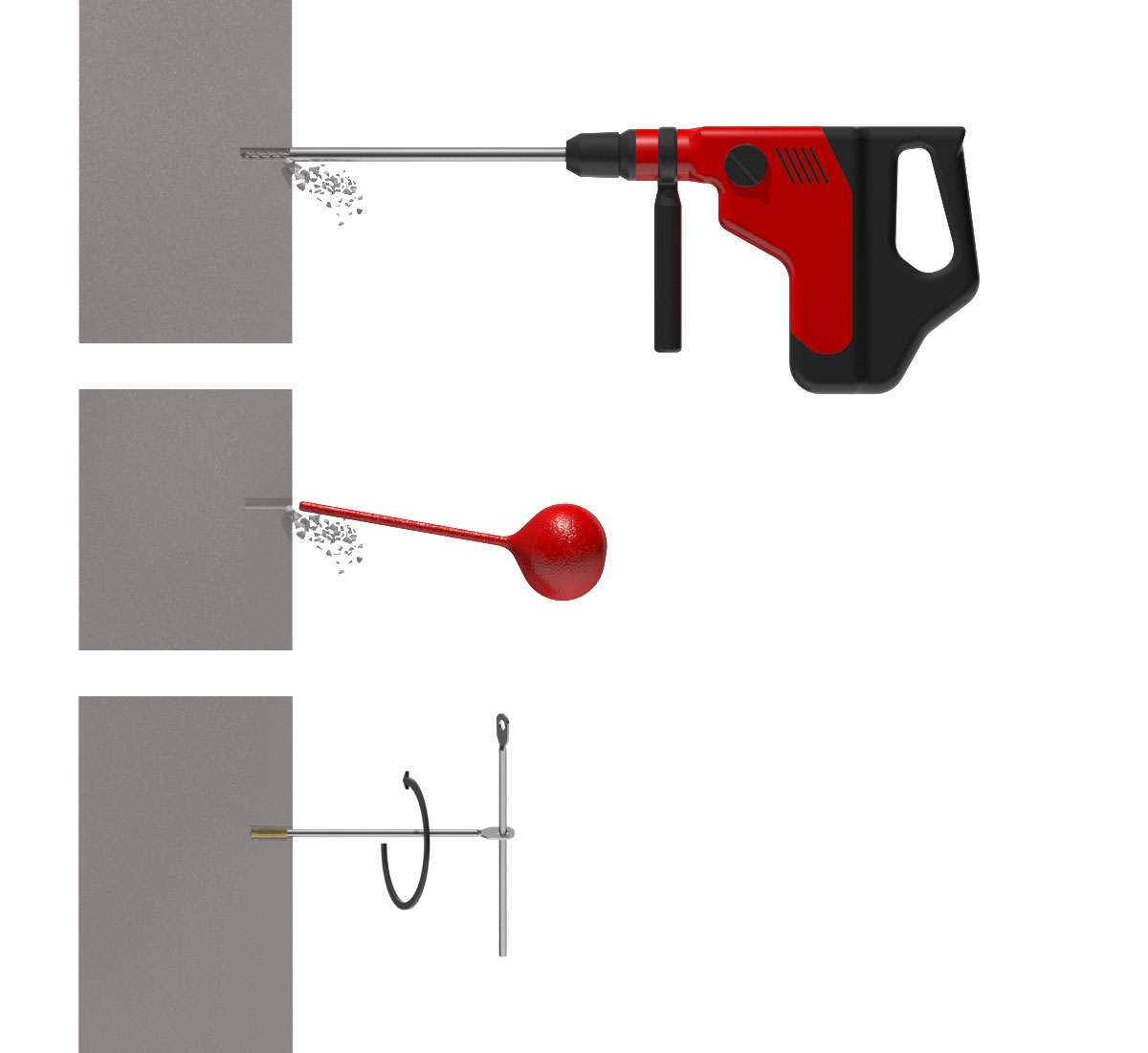

Montering av pendelkramla
- Förborra min. Ø6×30 mm till pendel M5 och min. Ø8,0×30 mm till pendel M6.
- Rengör hålet.
- Trä en pendel genom hålet och skruva för hand tills det uppkommer ett knirrande, hackande ljud. Avsluta så att pendelkramlans platta del blir helt horisontell.
Montering av isolering och skalmurskramlor
Den yttre isoleringen monteras efter det att pendelkramlorna monterats i stommen. Isoleringen trycks på plats över kramlorna och fästs mot stommen med någon av Jomas isoleringsbrickor. Brickan monteras på kramlan och förs mot isoleringen så att den ligger an utan att trycka samman isoleringen.
Trä in skalmurskramlan i pendelkramlans öga och mura in den i skalmuren. Minsta förankringslängd i skalmuren ska vara 40 mm.
Hitta rätt storlek
Längden på kramlan bestäms av väggens uppbyggnad och montagedjup. 30 mm montagedjup + isoleringstjocklek.
Material
Syrafast Rostfritt Stål, EN 1.4401 med expander av mässing.
